易燃粉尘：扩散在空气或其他氧化性介质中、点火情况下易于起火或爆炸的某种物质或混合物的细微固体颗粒。

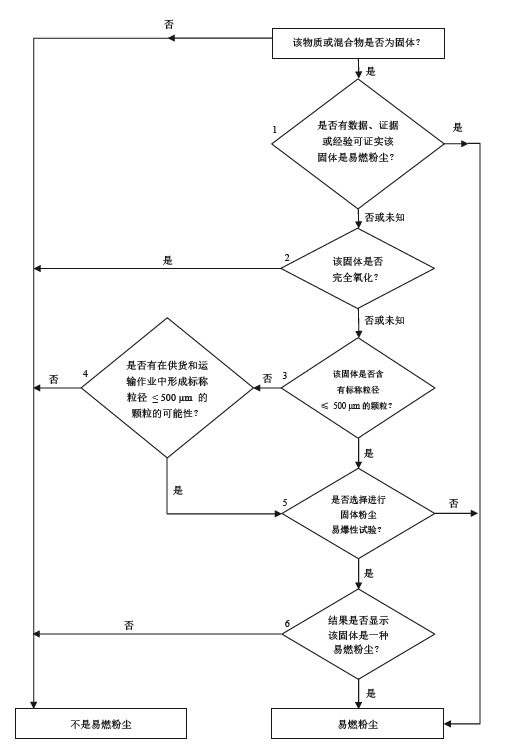

使用现成数据需要谨慎，因为易燃粉尘的表现对粒径、含水量等条件很敏感。如果据以产生现有数据的条件未知或不适用于待定物质、混合物或固体材料，这种数据就可能不具相关性，因此建议在用流程图时以稳妥为宜。以下步骤有助于判断对象粉尘是否为易燃粉尘：

一、是否有数据、证据或经验可证实该固体是易燃粉尘？

一种易燃粉尘的明确证据可从公开发表的与所涉物质、混合物或固体材料相关的事故报告中获得。同样，如果经验表明粉末形态的该物质、混合物或固体材料为易燃品，就可以推定有粉尘爆炸风险。如果某种物质、混合物或固体材料未被归类为易燃品，仍有可能形成易爆粉尘－空气混合物。具体而言，任何以粉末形式处理或其在加工过程中可能形成粉末的有机或金属材料，都应推定为一种易燃粉尘，除非有相反的明确证据。

以下是指明一种易燃粉尘的现有数据的几个示例：

(a) 物质或混合物的成分之一被分类为发火或易燃固体。

(b) 具备相关信息，诸如MIE、Kst 值、可燃性极限值、引燃温度。

(c) 筛查试验结果(诸如按照VDI 2263、按照ISO IEC 80079-20-2 的哈特曼管试验测定的燃烧指数)。

二、该固体是否完全氧化？

当某种固体物质或混合物被完全氧化时，如二氧化硅，就不会发生进一步燃烧。因此，这种固体物质或混合物即便接触点火源，也不会被引燃。然而，如果某种固体物质或混合物没有被完全氧化，在接触点火源时就有可能燃烧。

三、该固体是否含有标称粒径 ≤ 500 μm 的颗粒？

在评估与粉尘爆炸风险有关的粒径时，只有粒径 ≤ 500 μm 的微细颗粒才有相关性3，即便整个样本的中值粒径大于500 μm。所以，评估形成易爆粉尘环境的风险时，需要考虑的是粉尘成分本身，而不是粗细颗粒的混合物。然而，无法界定某固体中粉尘颗粒不会导致这种风险的浓度下限(例如：按所含颗粒重量百分比计)，因此，少量细微颗粒也有相关性。

四、在供货和运输作业中是否有可能形成标称粒径 ≤ 500 μm 的颗粒？

流程图的这个环节，所呈现的固体不包含小于500 μm 的颗粒。这种形态就不是易燃粉尘。然而，该固体未完全氧化，在供货和搬运过程中可能形成细微颗粒。因此，应严格审查此类条件，尤其是可预见的可能导致形成细微颗粒的效应，例如，运输或搬运操作过程中的擦磨等机械应力，或湿润材料变干。如不能排除这些效应，就应寻求专家意见。

五、是否选择进行固体粉尘易爆性试验？

如果进行固体试验，而所用固体不含 ≤ 500 μm 的颗粒，则应通过研磨使之符合粉尘易爆性试验的目的。

六、结果是否显示该固体是一种易燃粉尘？

粒径、化学性质、水分含量、形状和表面改变(例如：氧化、涂层、活化、钝化)等特性可影响爆炸行为。标准实验确定一种粉尘是否真的能够与空气形成易爆混合物。
