在火灾条件下电气和光纤电缆的测试-
第1-2部分：单根电缆垂直火焰传播测试
前言：欧洲市场对建筑产品包括建筑用电缆都有一定的防火等级要求，来减少或避免火灾的发生。因此，所有销往欧洲的电缆都必须获得CE标志，这就要求电缆制造商根据相关标准进行电缆的防火测试。而EN60332-1-2则是电缆申请CE标志必须进行的强制性测试，其为制造商对于横截面大于0.5 mm²的电缆提供了防火测试的指导。
1. 范围
IEC 60332的这部分规定了在火灾条件下，测试单根绝缘导体电缆或光缆的垂直火焰传播的防火测试程序。该测试仪器在IEC 60332-1-1中给出。
IEC60332-1-2规定使用一般用途的1kw预混合火焰，但所规定的程序可能不适合测试横截面小于0.5 mm²的小型单根绝缘导体电缆，因为导体在测试完成前已经熔化，也不适用于测试小型光缆，因为光缆在测试完成前会断裂。在这些情况下，推荐使用IEC 60332-2-2中给出的程序。
2. 程序
2.1 样品
测试样品应为单根绝缘导体电缆，长度为(600 ± 25)mm。
2.2 测试条件
测试前，所有测试样品应在相对湿度为（50±20）％，温度为（23±5）℃的条件下保存至少16小时。
在具有涂漆或印字的单根绝缘导体电缆，应在（60±2）℃的温度下保持4小时后再进行上述测试条件的调节。
2.3 样品的安装定位
样品应通过适当尺寸的铜线矫直并固定在两个水平的支撑杆上，处于金属屏幕的中心垂直位置，如IEC 60332-1-1中4.2部分所述，使得上支撑杆的底部和下支撑杆的顶部之间的距离为（550±5）mm。此外，样品的定位应使样品底部距离筛网底部约50mm（见图1）。
测试样品的垂直轴线应在屏幕中心（即距离每侧150mm，距离后侧225mm）处。

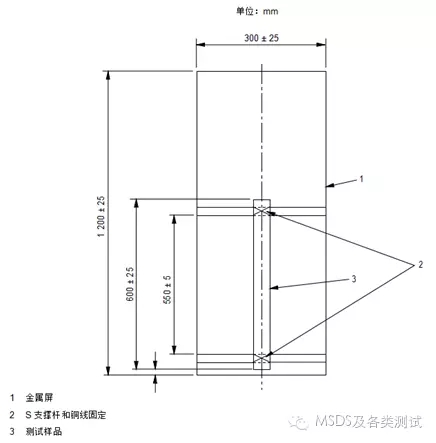

图1-测试样品试验装置
2.4 火焰测试
安全警告
在进行测试时，应采取预防措施以保护人员免受下列情况的危害：
a）火灾或爆炸的危险；
b）烟和/或有害物质的吸入，尤其是卤化材料燃烧时；
c）有害物质的残留。
2.4.1 火焰的定位
如IEC60332-1-1第4.3节所述，点燃一个燃烧器，并调整到建议的空气流量。燃烧器应定位成使内部椎体尖端触碰测试样品表面，距离上部水平支撑杆下缘的距离为（475±5）mm，而燃烧器处于测试样品垂直轴45°± 2°的位置（见图2）。
对于扁平电缆，火焰的冲击应位于电缆平面中间。

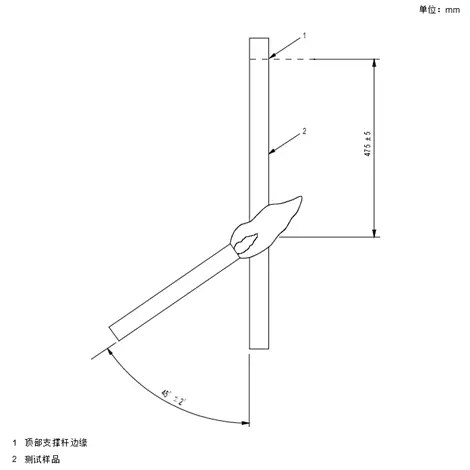

图2 - 样品火焰测试
2.4.2 测试持续时间
根据电缆直径的大小，火焰的施加时间参照表1所示。
表1 - 火焰施加时间
|
测试样品外直径 a （mm）
|
火焰施加时间 b （S）
|
|
D 25 |
60 ± 2 |
|
25 < D 50 |
120 ± 2 |
|
50 < D 75 |
240 ± 2 |
|
D > 75 |
480 ± 2 |
|
a 在测试非圆形电缆（例如，扁平结构）时，应测量圆周并用于计算等效直径，把电缆当成是圆形的。 b 对于长轴与短轴比大于17:1的扁平电缆，火焰施加时间仍在考虑中。 |
|
在规定的测试时间结束时，应拆除燃烧器，并熄灭燃烧器的火焰。
3. 测试结果评估
在所有燃烧停止后，将测试样品擦拭干净。
如果擦拭时，原始表面未受损，则所有烟灰可以被忽略。非金属材料的软化或变形也予以忽略。
从顶部支撑杆的下边缘到炭化的顶端的距离以及到炭化的底端的距离应被测量为最接近的毫米距离。
炭化的开始应按如下确定。
用锋利的物体（如刀片）按压电缆表面。
若表面从弹性变为脆性（粉碎）则说明已开始炭化。
